مكثف القشرة والأنبوب

يعتمد مبدأ تشغيل مكثف الغلاف والأنبوب على القانون الثاني للديناميكا الحرارية: تتدفق الحرارة دائمًا من جسم ساخن إلى جسم بارد. لذلك، عندما يدخل البخار إلى المكثف، فإنه يتبادل الحرارة مع وسط التبريد، وبالتالي ينقل حرارته إلى السائل. يمكن تحقيق نقل الحرارة هذا عن طريق التوصيل المباشر والإشعاع. لضمان التكثيف الفعال، يجب تصميم مكثف الغلاف والأنبوب والأنابيب بشكل كبير بما يكفي للسماح بخلط السائل والغاز بشكل مناسب. بالإضافة إلى ذلك، يجب أن يكون مكثف الغلاف والأنبوب مغلقًا جيدًا لمنع التسرب.

بالإضافة إلى التطبيقات الصناعية، تُستخدم مكثفات الغلاف والأنبوب على نطاق واسع في أنظمة تكييف الهواء وأنظمة التبريد والألواح الشمسية. في هذه التطبيقات، يتمثل دور مكثف الغلاف والأنبوب في نقل الحرارة من الغاز إلى السائل لأغراض التبريد.

الصين مصنع شل وأنبوب المكثف. وفقا للمكثف الذي يستخدم وسيلة التبريد وطريقة التبريد، هناك ثلاثة أنواع من التبريد بالماء، تبريد الهواء والتبريد بالتبخير (تبريد الماء والهواء).

لنبدأ بالمكثفات المبردة بالماء. يستخدم هذا النوع من المكثفات الماء كوسيلة تبريد للتخلص من الحرارة المنبعثة عندما يتكثف سائل التبريد. يمكن استخدام مياه التبريد مرة واحدة أو إعادة تدويرها. مع المياه المتداولة، يجب أن تكون مجهزة ببرج تبريد أو بركة مياه باردة، لضمان تبريد المياه باستمرار. وفقًا لهيكلها، يوجد بشكل أساسي نوع الغلاف والأنبوب ونوع الغلاف والمبادل الحراري للوحة والذي يتم استخدامه في الغالب في الوقت الحاضر.

ينتمي مكثف Shell And Tube إلى نوع من المكثفات المبردة بالماء. يتم استخدام مبردات مختلفة في وحدات التبريد، كما أن خصائصها الهيكلية مختلفة أيضًا. بشكل عام، يكون مكثف الغلاف والأنبوب الرأسي مناسبًا لوحدات تبريد الأمونيا الكبيرة، في حين يُستخدم مكثف الغلاف والأنبوب الأفقي بشكل شائع في وحدات تبريد الأمونيا أو الفريون الكبيرة والمتوسطة الحجم. تعتمد طريقة تثبيت لوحة الأنبوب وأنبوب نقل الحرارة عمومًا طريقة التوسيع، وذلك لتسهيل إصلاح واستبدال أنبوب نقل الحرارة.

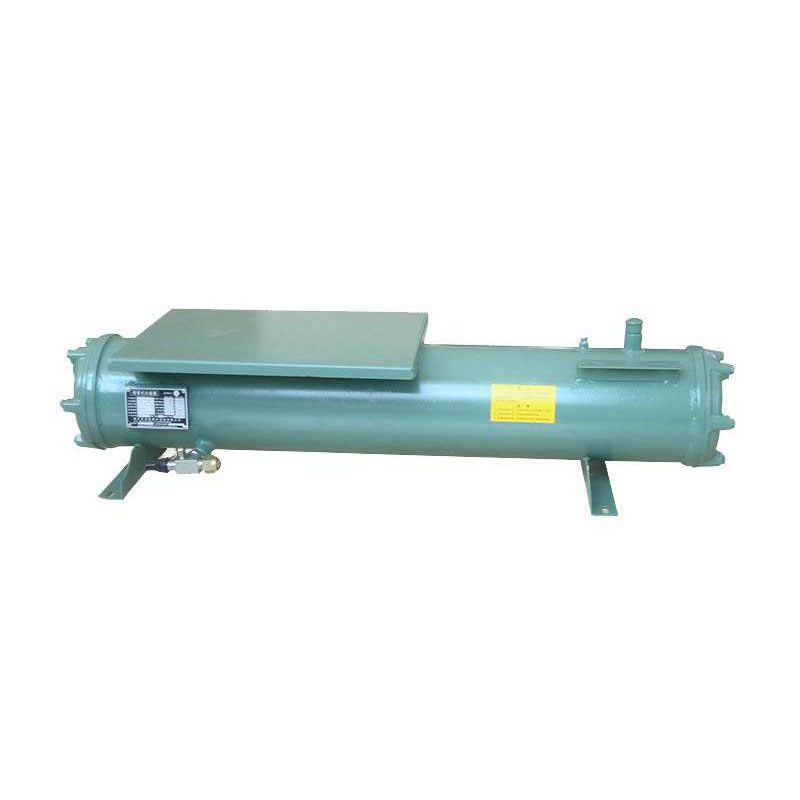

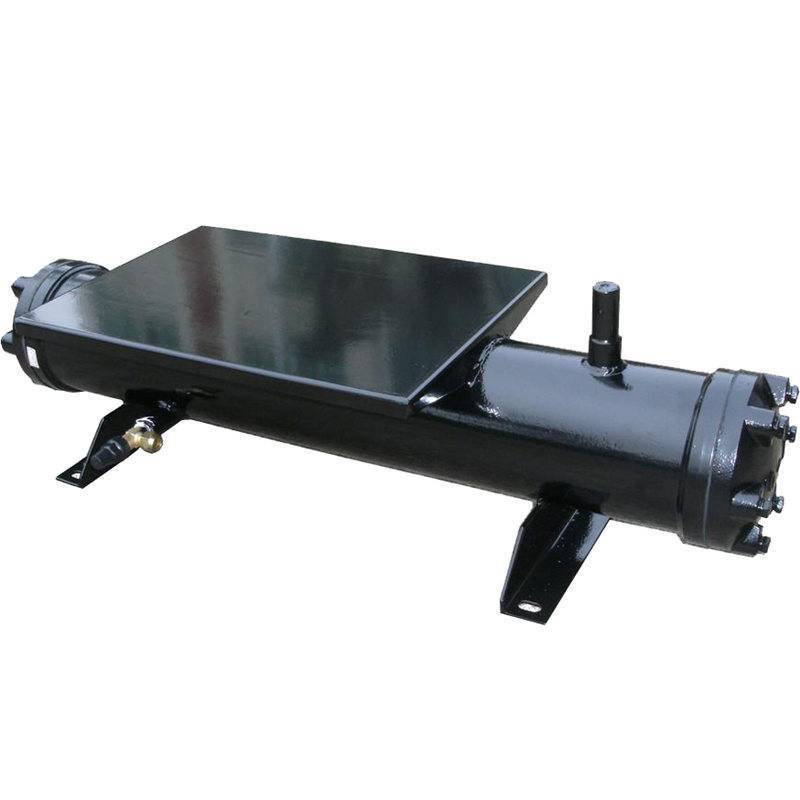

ميزات مكثف الغلاف والأنبوب الأفقي: معامل نقل الحرارة العالي، استهلاك مياه التبريد المنخفض، التشغيل والإدارة المريحة؛ ومع ذلك، فإن جودة مياه التبريد مطلوبة بشدة. في الوقت الحاضر، يتم استخدام أجهزة التبريد الكبيرة والمتوسطة الحجم بشكل عام في هذا الجهاز.

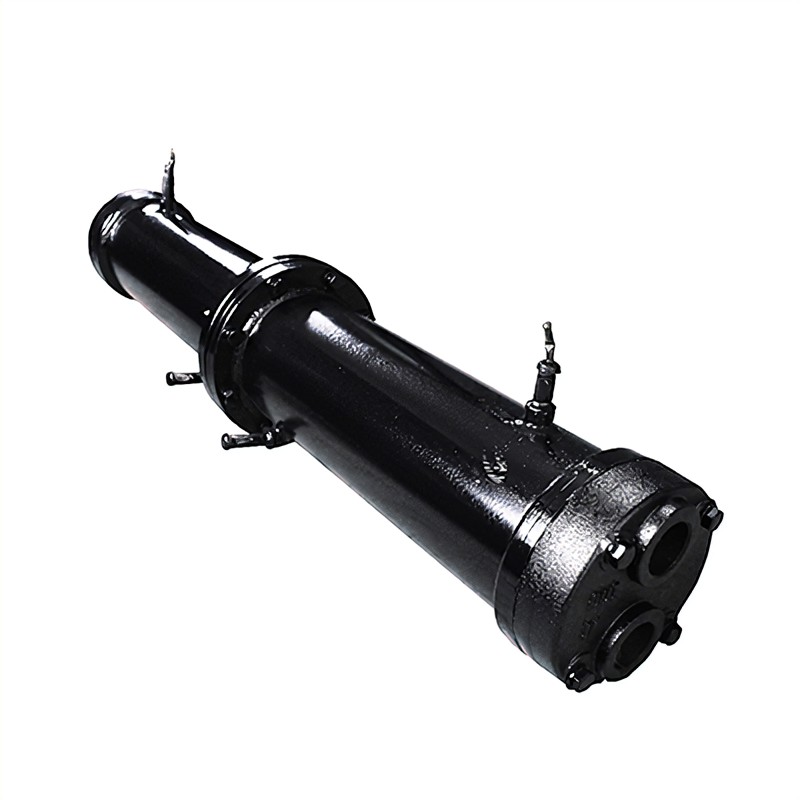

ميزات المكثف الرأسي والأنبوبي: 1-أنبوب التفريغ؛ 2-موصل قياس الضغط؛ 3-أنبوب الإدخال؛ 4-خزان توزيع المياه؛ 5-موصل صمام الأمان؛ 6-أنبوب معادلة الضغط؛ 7-أنبوب الصرف؛ 8-أنبوب تصريف الزيت؛
